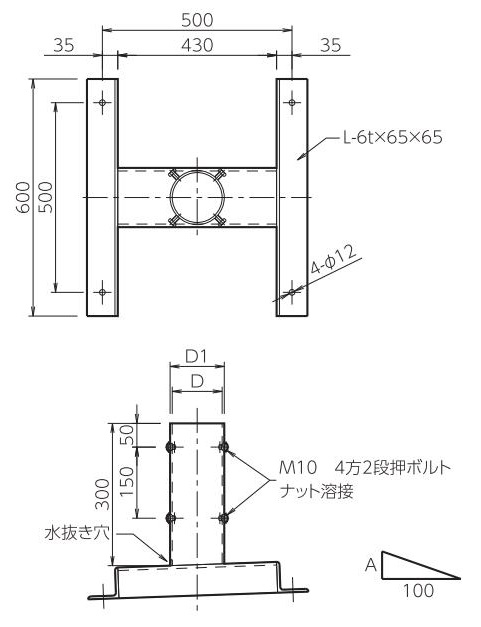

支持管取付台・ アンカーボルト
折版用 Φ７６.３
- 品番：
- GGAA0813
| 勾配A | 支持管外径（mm） | D | D1 | 重量（kg） |
|---|---|---|---|---|
| 2.5 | φ 76.3 | φ 80.7 | φ 89.1 | 17.30 |
■備考
●鉄製溶融亜鉛めっき仕上
●上記以外の勾配の場合は、勾配Aをご指示下さい。
●支持管には、支線を設けます。
●受注生産品
●サイズ（φ）バリエーション
φ48.6用・φ60.5用・φ76.3用・φ89.1用がございます。
